Regelbau 117a - opdateret 20-04-2020
 | | Mål der er skrevet med rødt er opmålte og/eller vurderede mål | | | | Rum | Tysk, Engelsk, Dansk | | 1 | Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang | | 2 | Gasschleuse, Gaslock, Gassluse | | 3 | Nahkampfraum, Close combat defense, Nærkampsrum | | 4 | Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum | | 10 | Beobacthungspanzer, Observation turret, Armeret observationstårn | | 21 | Funkraum, Radio room, Radio rum | | 30 | Vorräte/Lagerraum, Store room, Forråds-/lagerrum | | 33 | Führerraum/Kommandeur, Commander, Førerrum/Kommandør | | 40 | Offiziersraum, Officers room, Officersrum | | 52 | Telefonvermittlung/Fernsprechraum, Telephone exchange, Telefonformidlingsrum | | |
Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).
Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.
Denne model er med i anvendelsesgruppen: Kommandobunkere(Gefechtsstände).
Det totale antal der er bygget i Danmark af denne model er 1.
Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 20 mand.
Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 1092 m³
Der skulle fjernes ca. 1600 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.
Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.
Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.
På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r)
Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

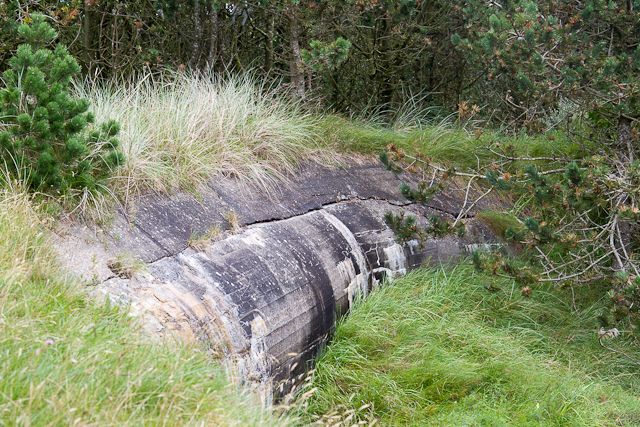

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.
|
|
|
| Model |
Regelbau 117a |
| Styrkeniveau |
Ständig(St) |
| Afdeling |
Hæren |
| Modelnavn på tysk |
Bataillons- oder Regiments Gefechtsstand |
| Modelnavn på engelsk |
Batalion- or regimental headquarters |
| Modelnavn på dansk |
Bataljon- eller regimentshovedkvartér |
| Anvendelse/funktion på tysk |
Gefechtsstände |
| Anvendelse/funktion på engelsk |
Command posts |
| Anvendelse/funktion på dansk |
Kommandobunkere |
| Dato for udgivelse af design |
Q2 1939 |
| Antal bunkere i Danmark |
1 |
| Antal bunkere i 1. Stellung |
0 |
| Mandskab (antal personer) |
20 |
| Længde i meter |
11,95 |
| Bredde i meter |
21,70 |
| Højde i meter |
4,90 |
| M³ beton brugt til opførsel |
1092 |
| M³ udgravet |
1600 |
| Byggestyrke (baustärke) |
B |
| Antal ton rundjern brugt |
66,00 |
| Antal ton profiljern brugt |
3,80 |
| Panser(armerede døre mv.) |
10 stk. 19P7
3 stk. 26P8
3 stk. 434P01
|
| Bemærkning |
Jeg har undladt at tegne bunkerne med komplet indretning, da jeg ikke er 100% sikker på hvordan den har været. Jeg har oplysninger som modsiger hinnanden, og derfor har jeg valgt KUN at tagne de rum på som alle mine kilder er enige om. Når jeg ved mere kommer der naturligvis mere på tegningen.
Længden/dybden på bunkeren er som du kan regne ud, uden rum 3. |
|
|
