Regelbau 506 - opdateret 20-04-2020

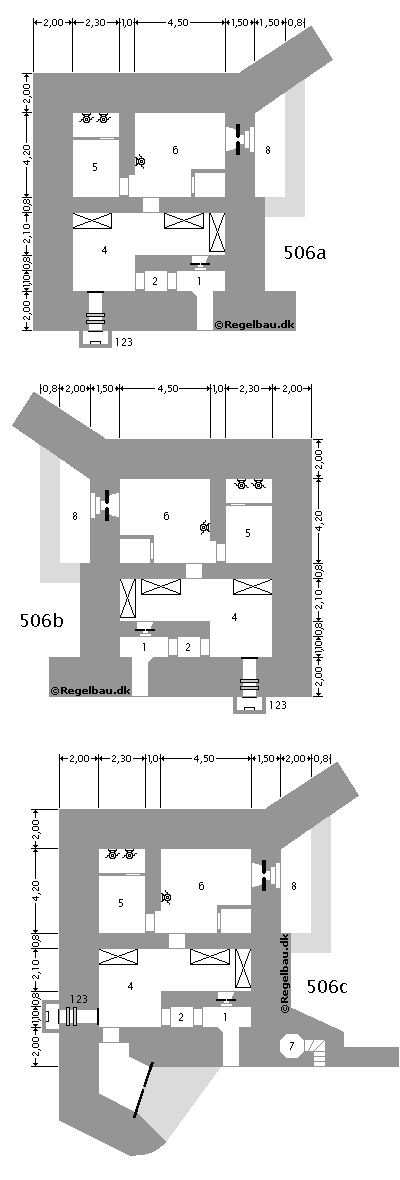

 | | Rum | Tysk, Engelsk, Dansk | | 1 | Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang | | 2 | Gasschleuse, Gaslock, Gassluse | | 4 | Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum | | 5 | Munitionsraum, Ammunitionroom, Ammunitionsrum | | 6 | Kampfraum(Kanonen), Gun room, Kanon rum | | 7 | Offener Beobacther, Observation post, Observationspost | | 8 | Hülsengrube, Case, ? | | |
Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).
Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.
Denne model er med i anvendelsesgruppen: Flankerende kanonstilling(Flankierende Schartenstände).
Det totale antal der er bygget i Danmark af denne model er 9.
Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 8 mand.
Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 778 m³
Der skulle fjernes ca. 800 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.
Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.
Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.
På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r)
Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.
Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.
|
|
|
| Model |
Regelbau 506 |
| Styrkeniveau |
Ständig(St) |
| Afdeling |
Hæren |
| Modelnavn på tysk |
Schartenstand für 4,7 cm Festungspak (t) |
| Modelnavn på engelsk |
Casemate for 4,7 cm Festungspak (t) |
| Modelnavn på dansk |
Stilling til 4,7cm Festungspak |
| Anvendelse/funktion på tysk |
Flankierende Schartenstände |
| Anvendelse/funktion på engelsk |
Casemates for enfilade fire |
| Anvendelse/funktion på dansk |
Flankerende kanonstilling |
| Dato for udgivelse af design |
Q4 1939 |
| Antal bunkere i alt |
35 |
| Antal bunkere i Danmark |
9 |
| Antal bunkere i 1. Stellung |
0 |
| Mandskab (antal personer) |
8 |
| Længde i meter |
13,00 |
| Bredde i meter |
11,80 |
| M³ beton brugt til opførsel |
778 |
| M³ udgravet |
800 |
| Primær bevæbning |
En 4,7cm anti-tank kanon |
| Byggestyrke (baustärke) |
B |
| Bemærkning |
Den findes i flere udgaver. Her er de 3 jeg kender til. Regelbau 506a og b er identiske - blot spejlvendt. Model c er en udvidet model. Efter sigende findes der også en d variant, som jeg dog ikke kender. |
|
|
