Regelbau 669 - opdateret 20-04-2020
 | | Rum | Tysk, Engelsk, Dansk | | 1 | Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang | | 5 | Munitionsraum, Ammunitionroom, Ammunitionsrum | | 6 | Kampfraum(Kanonen), Gun room, Kanon rum | | |
Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).
Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.
Denne model er med i anvendelsesgruppen: Lukket kanonstilling med åben front(Frontal-Schartenstände).
Det totale antal der er bygget i Danmark af denne model er 10.
Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 4 mand.
Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 495 m³
Der skulle fjernes ca. 150 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.
Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.
Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.
På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r)
Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

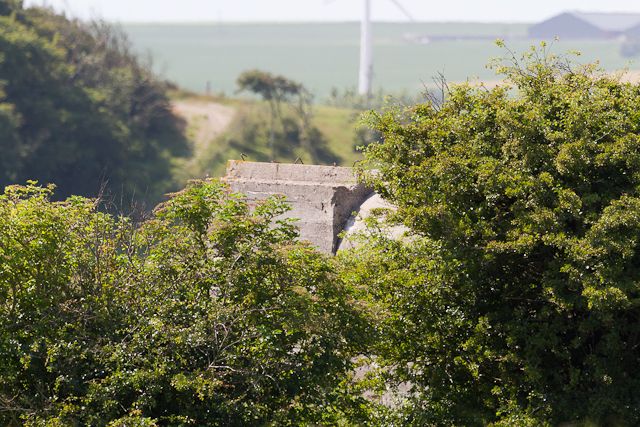

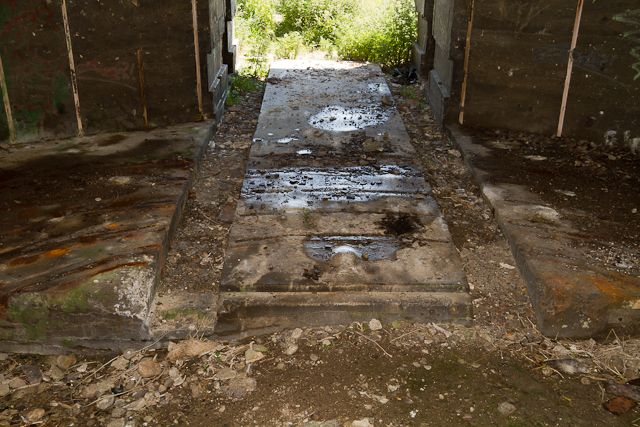

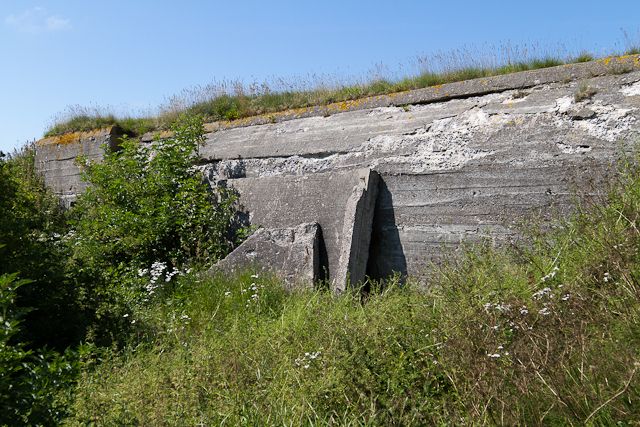

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.
|
|
|
| Model |
Regelbau 669 |
| Styrkeniveau |
Ständig(St) |
| Afdeling |
Hæren |
| Modelnavn på tysk |
Schartenstand für Feldgeschütze ohne Nebenräume 60° |
| Modelnavn på engelsk |
Casement for field guns 60° |
| Modelnavn på dansk |
Lukket kanonstilling med åben front til felt-beskydning 60° |
| Anvendelse/funktion på tysk |
Frontal-Schartenstände |
| Anvendelse/funktion på engelsk |
Frontal casements |
| Anvendelse/funktion på dansk |
Lukket kanonstilling med åben front |
| Dato for udgivelse af design |
Q2 1943 |
| Antal bunkere i alt |
600 |
| Antal bunkere i Danmark |
10 |
| Antal bunkere i 1. Stellung |
0 |
| Mandskab (antal personer) |
4 |
| Længde i meter |
13,00 |
| Bredde i meter |
11,00 |
| Højde i meter |
5,30 |
| M³ beton brugt til opførsel |
495 |
| M³ udgravet |
150 |
| Primær bevæbning |
Se bemærkning! |
| Byggestyrke (baustärke) |
B |
| Antal ton rundjern brugt |
22,00 |
| Antal ton profiljern brugt |
8,30 |
| Bemærkning |
Ammunitionsrummet til højre blev normalt brugt til patroner og det til venstre til granater.
Nogle bunkere af denne model er bygget med tobruk og/eller skuldre på begge hjørner ved bagsiden, således at bagsiden blev 1,50m bredere i hver side.
En af følgende typer bevæbning var anvendt:
7,5 cm kanon (alle)
10,5 cm kanon (alle
10,5 cm howitzer
10,7 cm kanon K352(r)
12,0 cm kanon K370(b)
12,2 cm kanon K390/2(r)
12,2 cm howitzer sFH396(r)
15,0 cm howitzer sFH18
15,0 cm s IG 33
15,0 cm howitzer sFH25 (t)
15,2 cm kanon HK433/1(r)
15,5 cm howitzer sFH414(f)
15,5 cm kanon K425(f)
15,5 cm kanon K432(b) |
|
Original tysk tegning
|
 |
|
