Regelbau 636 - opdateret 27-04-2020
 | | Mål der er skrevet med rødt er opmålte og/eller vurderede mål | | | | Rum | Tysk, Engelsk, Dansk | | 1 | Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang | | 2 | Gasschleuse, Gaslock, Gassluse | | 3 | Nahkampfraum, Close combat defense, Nærkampsrum | | 4 | Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum | | 21 | Funkraum, Radio room, Radio rum | | 22 | Heizraum, Heating room, Varmerum | | 27 | Beobacthungsraum, Observation room, Observationsrum | | 28 | Rechenraum, Computing room, Beregningsrum | | 29 | Nachrichtenraum, Communications, Kommunikationsrum | | 123 | Notausgang/Sprengbrunnen, Emergency exit/Bursting well, Nødudgang/Sprængbrønd | | |
Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).
Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.
Denne model er med i anvendelsesgruppen: Ildleder til kystbatterier(Leitstände für Seezielbatterien).
Det totale antal der er bygget i Danmark af denne model er 10.
Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 12 mand.
Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 960 m³
Der skulle fjernes ca. 1400 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.
Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.
Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.
På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r)
Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

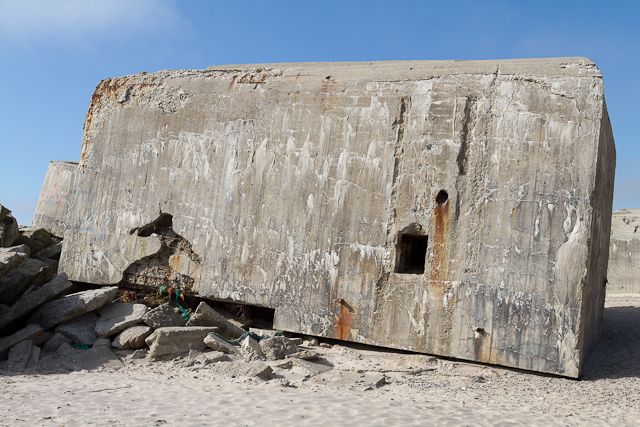

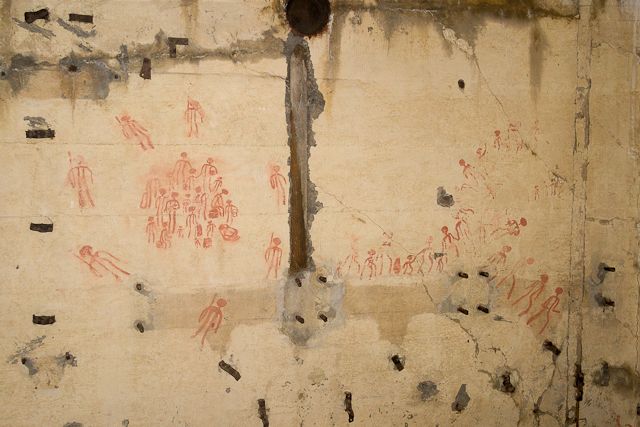

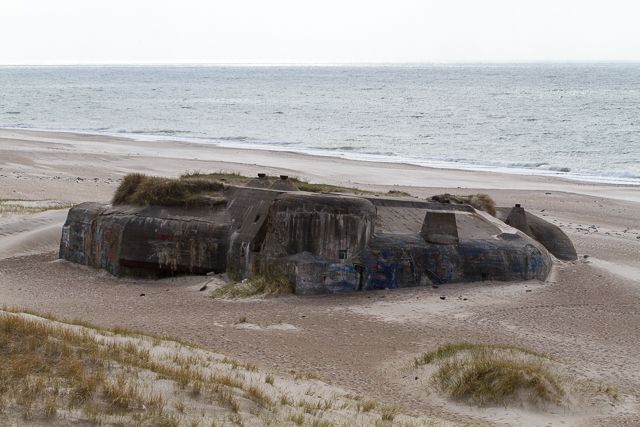

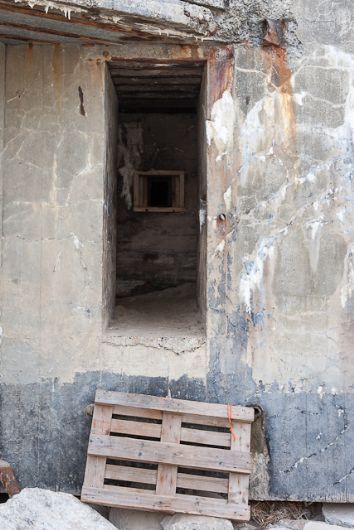

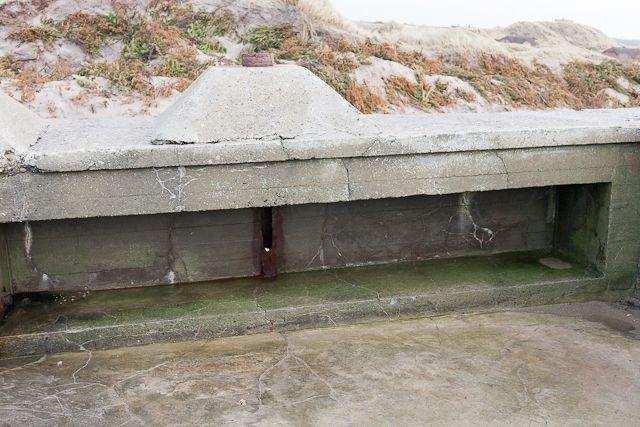

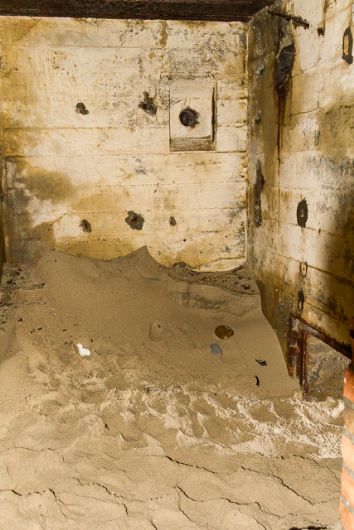

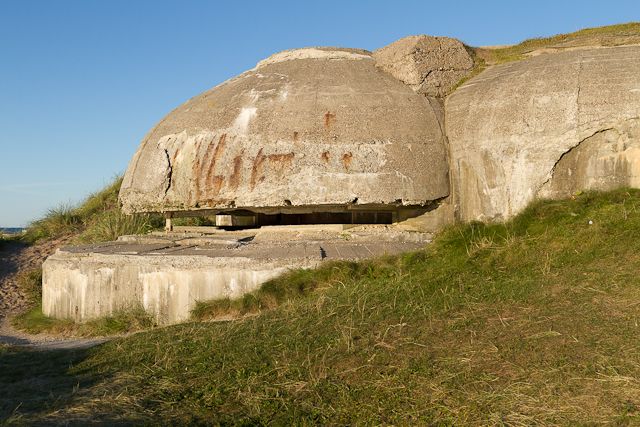

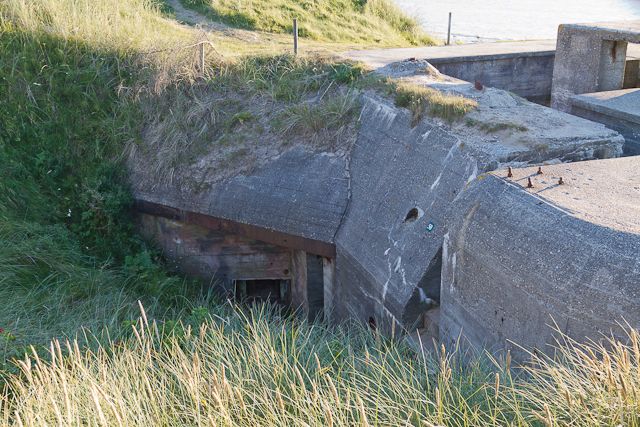

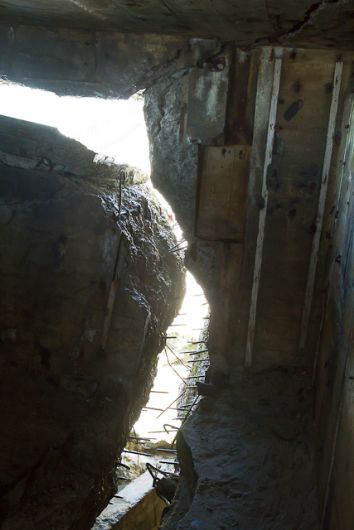

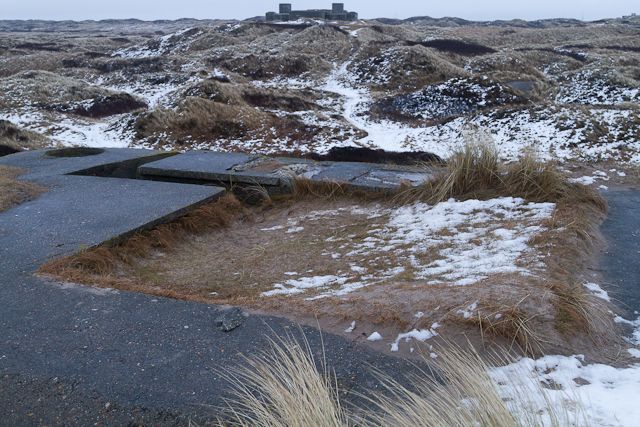

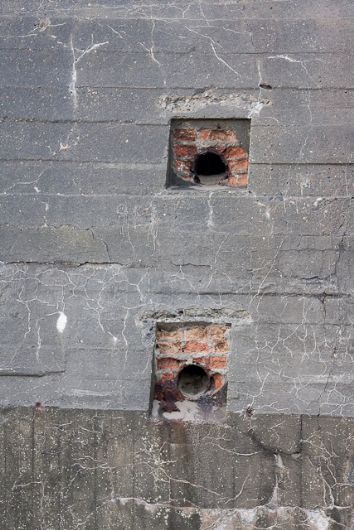

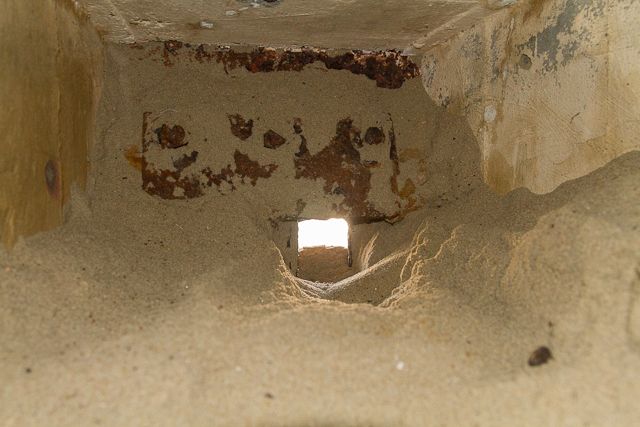

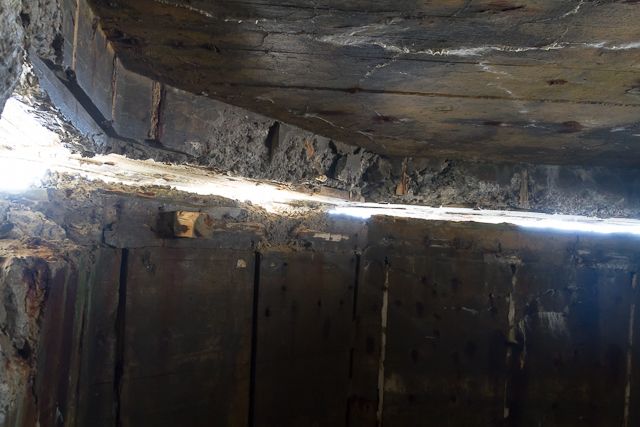

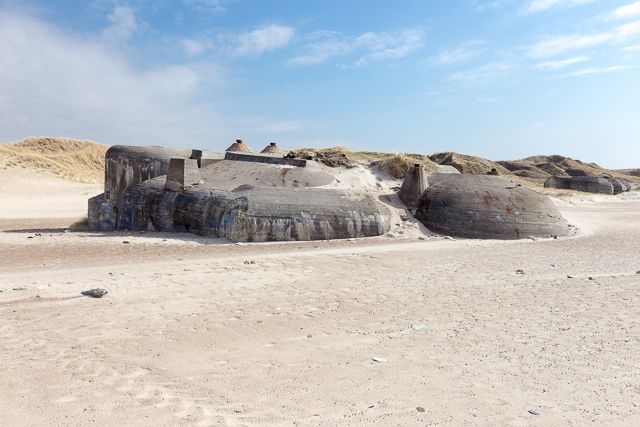

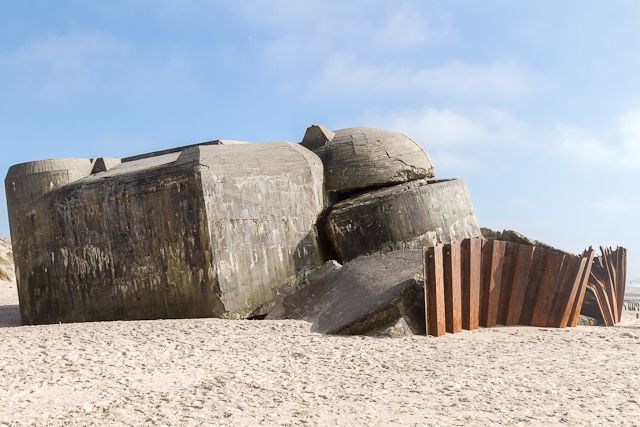

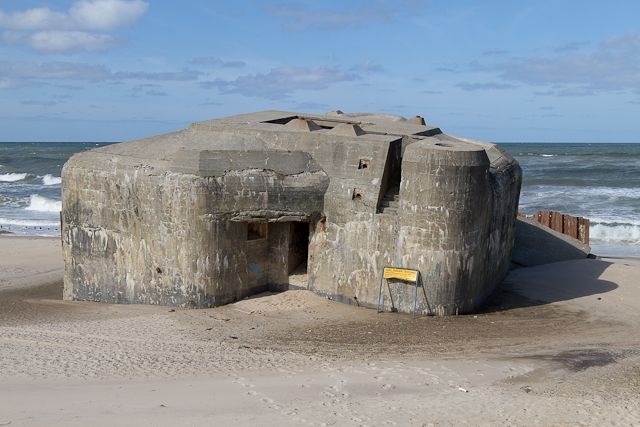

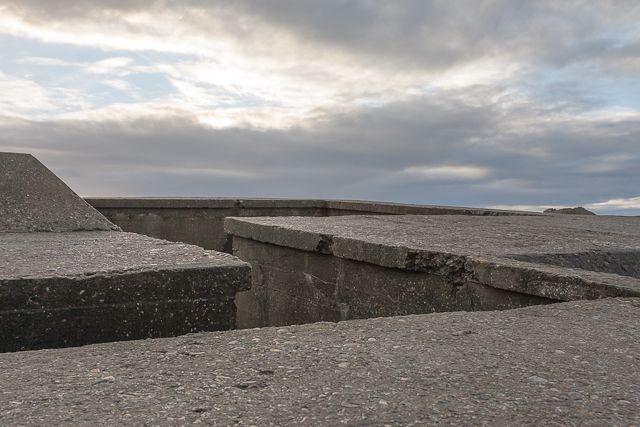

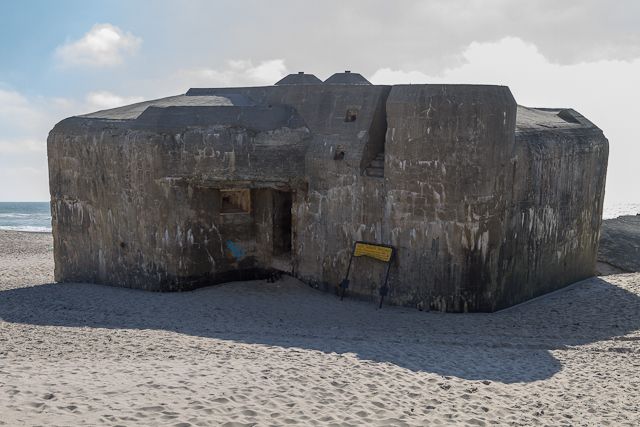

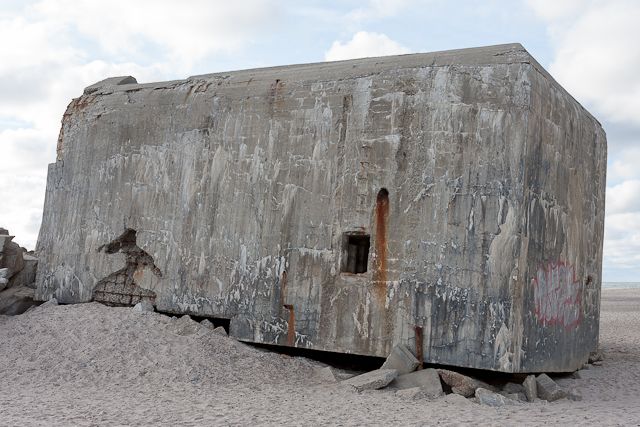

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.
|
|
|
| Model |
Regelbau 636 |
| Styrkeniveau |
Ständig(St) |
| Afdeling |
Hæren |
| Modelnavn på tysk |
Befehlsstand für Heeres-Küsten Batterie |
| Modelnavn på engelsk |
Command post for army coastal Battery |
| Modelnavn på dansk |
Ildlederbunker for Hærens kystbatteri |
| Anvendelse/funktion på tysk |
Leitstände für Seezielbatterien |
| Anvendelse/funktion på engelsk |
Fire control posts coastal batteries |
| Anvendelse/funktion på dansk |
Ildleder til kystbatterier |
| Dato for udgivelse af design |
Q4 1942 |
| Antal bunkere i alt |
43 |
| Antal bunkere i Danmark |
10 |
| Antal bunkere i 1. Stellung |
0 |
| Mandskab (antal personer) |
12 |
| Længde i meter |
18,40 |
| Bredde i meter |
15,50 |
| Højde i meter |
6,20 |
| M³ beton brugt til opførsel |
960 |
| M³ udgravet |
1400 |
| Byggestyrke (baustärke) |
B |
| Antal ton rundjern brugt |
48,00 |
| Antal ton profiljern brugt |
8,00 |
| Panser(armerede døre mv.) |
6 stk. 19P7
1 stk. 410P9
1 stk. 48P8
3 stk. 434P01
1 stk. 483P3 |
| Bemærkning |
Denne model er opført med forskellige indretninger. Fx er udgaven i StpGr. Söndervig opført som på min egen tegning. Den originale tegning er anderledes i venstre side, hvor fyrrummet(22) er lagt sammen kamprummet(3). Ligeledes er den også anderledes i højre side.
Tekst fra original tegning:
Munitionsberechnung:
Rechnerraum 23,6m² x 2,3m = 54,3m³
Kampfraum 4,3m² x 2,3m = 9,8m³
Total 64,1m³ ~ 64kg |
|
Original tysk tegning
|
 |
|
